При подъеме по стационарной лестнице работник подвергается риску падения не только на верхней площадке, но и на всем вертикальном маршруте. Вертикальная анкерная линия предназначена для сохранения присоединения к страховочной системе во время движения вверх или вниз. Однако она выполняет эту функцию только как спроектированная и совместимая система, а не как отдельно натянутый канат с произвольно выбранным зажимом.
Если нужно понять, для чего предназначена вертикальная анкерная линия, прямой ответ таков: она образует протяженный маршрут страховки, по которому вместе с работником перемещается предусмотренный конструкцией мобильный компонент. При возникновении условий срабатывания система должна остановить падение в пределах рассчитанного свободного пространства. Возможность применения конкретного изделия, его состав, ограничения и способ монтажа определяются эксплуатационной документацией изготовителя и специализированными расчетами.
Основные требования установлены Правилами по охране труда при работе на высоте, утвержденными приказом Минтруда России от 16 ноября 2020 года № 782н. На дату подготовки материала Правила действуют в редакции от 29 апреля 2025 года. Приказ Минтруда России от 29 апреля 2025 года № 287н вступил в силу 1 сентября 2025 года; внесенными изменениями срок действия приказа № 782н и утвержденных им Правил продлен до 1 сентября 2031 года.
Назначение вертикальной анкерной линии
В отличие от одиночной анкерной точки, линия обеспечивает присоединение вдоль протяженного участка. Мобильный компонент движется по жесткой или гибкой направляющей вместе с работником, поэтому при предусмотренной изготовителем конфигурации не требуется переносить присоединение между отдельными точками на каждой ступени. Допустимое направление движения, порядок прохождения промежуточных креплений и условия срабатывания определяются документацией конкретной системы.
Пункт 159 Правил, утвержденных приказом Минтруда России № 782н, требует применять для безопасного перехода между рабочими местами на высоте страховочные системы с анкерными устройствами, содержащими жесткие или гибкие анкерные линии. Пункт 160 устанавливает, что анкерные устройства конкретных конструкций должны соответствовать эксплуатационной документации изготовителя, определяющей особенности их применения, установки и эксплуатации.
Выбор между жесткой и гибкой направляющей нельзя делать только по цене или удобству монтажа. Нужно сопоставить геометрию маршрута, конструкцию основания, число пользователей, условия среды, состав страховочной системы и пространство, необходимое для безопасной остановки падения. Изделие, подходящее для одной лестницы, нельзя автоматически переносить на другую, если различаются длина маршрута, места крепления или несущая конструкция.
Вертикальную страховочную линию следует отличать от системы канатного доступа. Приложение № 12 к Правилам, утвержденным приказом Минтруда России № 782н, описывает канатный доступ, при котором работник должен быть присоединен к канатам двух систем — системы доступа и страховочной системы. Внешнее сходство канатов и перемещающихся по ним устройств не делает эти решения взаимозаменяемыми.
Как работает вертикальная анкерная линия с захватом
Типовая схема включает направляющую, концевые и при необходимости промежуточные крепления, совместимый мобильный компонент, соединительные элементы и страховочную привязь. В разговорной речи мобильный компонент могут называть захватом, бегунком или ползуном. При нормальном подъеме или спуске он сопровождает работника, а при возникновении предусмотренных конструкцией условий блокируется на линии.
Фраза «вертикальная анкерная линия с захватом» не означает, что к любому канату можно присоединить зажим подходящего диаметра. Мобильный компонент является частью определенной конфигурации. У разных изделий могут отличаться направление установки, допустимый тип и диаметр направляющей, способ блокировки, соединение с привязью и параметры остановки падения. Совпадение одного геометрического размера не подтверждает совместимость.
Приложение № 12 к Правилам отдельно описывает устройства позиционирования на канатах типов A, B и C в системе канатного доступа. Из этого следует практический принцип: компонент выбирают по его функции и документации изготовителя, а не по внешнему сходству. Обозначения и правила для канатного доступа нельзя без технического основания переносить на страховочную линию лестницы.
Почему наличие линии еще не означает безопасный маршрут
После присоединения вероятность падения не исчезает. Меняется механизм защиты: система должна остановить человека до столкновения с землей, площадкой, оборудованием или металлоконструкцией. На результат влияют положение линии, высота присоединения, путь до блокировки мобильного компонента, деформация направляющей, параметры соединительных элементов и свободное пространство ниже.
Пункт 164 Правил требует учитывать провисание или прогиб каната при рывке во время остановки падения в расчете запаса высоты. Поэтому статический замер расстояния от ступени до пола не заменяет специализированный расчет: при срабатывании элементы системы могут перемещаться и деформироваться.
Вертикальные анкерные линии на лестницы: критерии выбора
Вертикальные анкерные линии на лестницы выбирают не отдельно от объекта, а с учетом всего маршрута подъема. Линию можно предусмотреть на стационарной лестнице, мачте, башне, резервуаре или иной конструкции, если это соответствует проектному или монтажному решению и документации изготовителя. Сама лестница не становится расчетным основанием для анкеров только потому, что выдерживает вес поднимающегося человека.
Согласно пункту 161 Правил анкерные линии крепят к конструктивным элементам здания или сооружения с помощью концевых, промежуточных и угловых анкеров, где они применимы. Если для монтажа используют вспомогательные металлоконструкции, их надежность также должна подтверждаться расчетом по требованиям к анкерным устройствам. Крепление к ближайшей перекладине без проверки конструкции не подтверждает надежность системы.
До выбора оборудования работодателю целесообразно собрать исходные данные по следующим позициям:
- Маршрут. Длина подъема, положение начала и окончания линии, площадки, люки, выступы и места перехода на другой уровень.
- Несущая конструкция. Материал, состояние и геометрия основания, предполагаемые места установки концевых и промежуточных анкеров.
- Тип направляющей. Жесткая или гибкая линия, ограничения ее применения и условия монтажа.
- Пользователи. Максимальное число работников, которых разрешено одновременно присоединять к конкретной системе.
- Запас высоты. Свободное пространство для остановки падения без удара о нижележащую поверхность или конструкцию.
- Условия эксплуатации. Температура, осадки, обледенение, загрязнение и коррозионное воздействие в пределах, учитываемых документацией изделия.
- Совместимость. Разрешенные изготовителем мобильные компоненты, привязи, соединительные и при необходимости амортизирующие элементы.
- Границы защиты. Возможность присоединиться до начала опасного подъема и отсоединиться только после выхода в защищенную зону.
Последний критерий влияет на фактический остаточный риск. Если до мобильного компонента можно дотянуться только после подъема на несколько ступеней, начало маршрута остается незащищенным. Такая же проблема возникает наверху, если для выхода на площадку работник должен отсоединиться до появления коллективной или иной предусмотренной защиты.
Расчеты и сведения, которые нужно проверить
Параметры линии нельзя назначать по аналогии с соседним объектом. Пункты 160 и 163 Правил требуют подтверждать специализированными расчетами нагрузки на концевые, промежуточные и угловые анкеры, нагрузку на пользователей, провисание или прогиб и требуемый запас высоты при рывке во время остановки падения. В пункте 160 среди расчетных параметров также указано максимальное число работников, присоединенных к линии.
Для проверки решения работодателю целесообразно свести в один комплект:
- эксплуатационную документацию изготовителя на конкретную модель линии и ее мобильный компонент;
- схему размещения с концевыми, промежуточными и иными применимыми анкерами;
- данные о несущей конструкции и используемых вспомогательных металлоконструкциях;
- специализированные расчеты параметров, перечисленных в пунктах 160 и 163 Правил;
- подтверждение соответствия фактического монтажа принятому техническому решению;
- установленные изготовителем условия осмотра, обслуживания и изъятия компонентов из эксплуатации.
Этот список представляет собой практический способ сверки, а не установленный нормативным актом перечень отдельных локальных документов. Достаточный проверяемый результат — по материалам можно однозначно определить модель и состав системы, места и способы ее крепления, допустимое число пользователей, расчетный запас высоты и ограничения эксплуатации.
Если в конструкции применен канат и изготовитель предусматривает его натяжение, действует пункт 162 Правил: натяжение при установке выполняют устройством натяжения, а правильность подтверждают индикатором. Субъективная оценка монтажника не заменяет такой контроль.
Требования к горизонтальным линиям нельзя переносить автоматически
Пункты 166–168 Правил регулируют горизонтально расположенные анкерные линии: условия их применения, размещение с учетом фактора падения и запаса высоты, выбор длины пролета и промежуточных опор. Эти положения нельзя без обоснования объявлять требованиями к вертикальной конструкции. В частности, правила о пролете горизонтальной линии не устанавливают готовое расстояние между креплениями вертикальной направляющей.
Приложение № 11 к Правилам содержит расчеты нагрузок для определенных схем соединения анкерных точек и отдельные сведения о горизонтально закрепленном канате. Значения из конкретной схемы нельзя применять к другой конфигурации только потому, что в обеих используется канат. Для вертикальной системы исходными остаются ее фактическая конструкция, специализированный расчет и документация изготовителя.

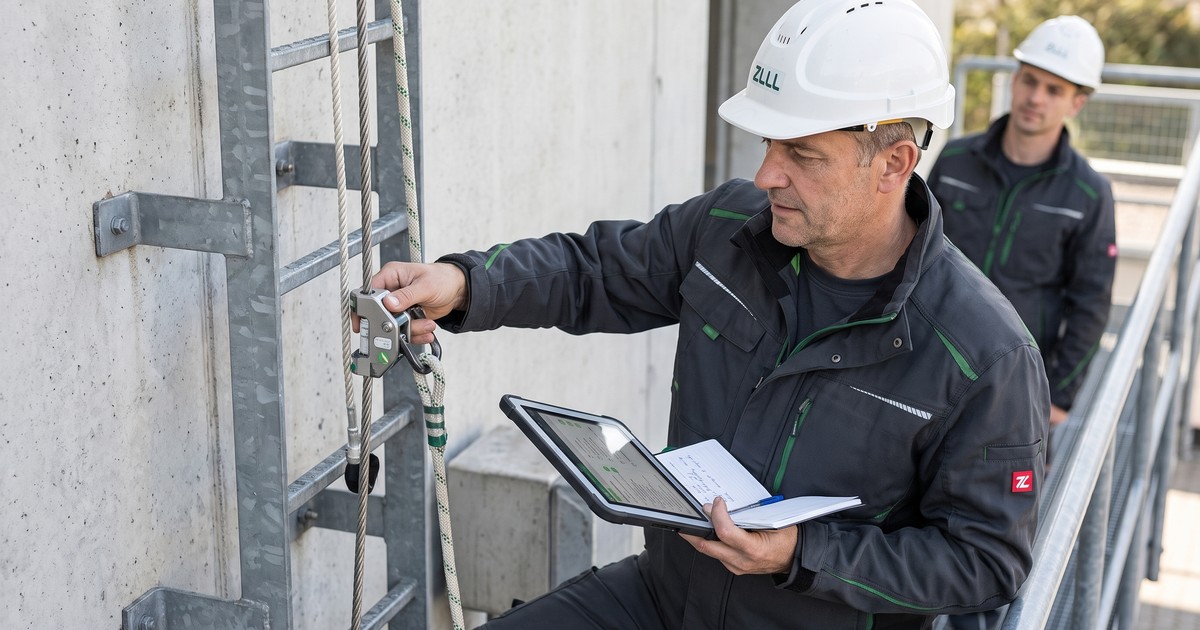

Проверка перед началом эксплуатации
Приемочную проверку следует строить вокруг возможных механизмов отказа. Неверно ориентированный мобильный компонент может не выполнить свою функцию. Неподтвержденное основание способно разрушиться независимо от прочности самой направляющей. Недостаточный запас высоты приведет к столкновению до полной остановки падения.
- Идентифицировать систему. Сопоставить обозначения линии и мобильного компонента с эксплуатационной документацией. Результат проверки — подтверждена конкретная совместимая комплектация, а не набор визуально подходящих деталей.
- Сверить монтаж с принятой схемой. Проверить места креплений, ориентацию направляющей, положение промежуточных элементов, начало и окончание защищенного маршрута. При расхождении эксплуатацию не начинают до устранения несоответствия и оценки исправленного решения.
- Сопоставить расчетные условия с объектом. Проверить число пользователей, нагрузки на анкеры, провисание или прогиб и запас высоты. Если изменилась длина маршрута, основание или комплектация, прежний расчет нельзя считать автоматически применимым.
- Осмотреть пространство возможного падения. Убедиться, что работник не столкнется с площадкой, оборудованием или конструкцией до остановки системой.
- Проверить границы присоединения. Подключение должно быть возможно до входа в опасную зону, а отключение — после выхода из нее.
- Закрепить допустимую конфигурацию в рабочих материалах. Работникам должны быть понятны разрешенный мобильный компонент, его ориентация, предусмотренная точка привязи, число пользователей и ограничения маршрута.
Пункт 165 Правил устанавливает, что конструкция деталей анкерной линии должна исключать возможность травмирования рук. Поэтому оценивают не только остановку падения, но и обычное перемещение: наличие острых кромок, мест защемления и участков, где работник вынужден вести руку через опасный зазор.
Подготовка работников к применению системы
Исправное оборудование снижает риск только при правильном использовании. Работник должен распознавать разрешенный мобильный компонент, устанавливать его в предусмотренном направлении, присоединять к обозначенной точке страховочной привязи и сохранять присоединение во всей опасной зоне. Эти действия целесообразно отрабатывать на оборудовании, соответствующем фактическим условиям рабочего места.
При организации работ на высоте 1, 2, 3 групп допуска подготовку работников соотносят с поручаемыми функциями и применяемыми системами безопасности. Обучение не заменяет расчет линии, подтверждение надежности основания и соблюдение документации изготовителя.
Практический результат подготовки можно проверить по действиям: работник без подсказки выбирает совместимый мобильный компонент, правильно ориентирует его на направляющей, присоединяется предусмотренным способом и показывает границы защищенного маршрута. Если на объекте установлено несколько похожих систем, организационной мерой может стать понятная идентификация совместимых комплектов без изменения заводской маркировки и требований изготовителя.
Условный пример: линия на лестнице технологической площадки
Условный пример. Организация планирует установить гибкую вертикальную линию на стационарной лестнице. Модель линии и высота маршрута известны, но отсутствует подтверждение допустимых нагрузок на элементы лестницы, выбранные для крепления. Монтажная бригада одновременно предлагает использовать захват от другой системы, поскольку он подходит к канату по диаметру.
Начинать эксплуатацию в такой конфигурации нельзя. Совпадение диаметра не подтверждает совместимость захвата, а отсутствие данных о несущей конструкции оставляет непроверенной надежность креплений. Нужно определить допустимую изготовителем комплектацию, выбрать конструктивные элементы для установки анкеров и подтвердить расчетами нагрузки, число пользователей, деформацию линии и запас высоты. После монтажа фактическую конфигурацию сопоставляют с принятым решением.
Если расчет выявит недостаточный запас высоты на нижнем участке, более длинный соединительный элемент не устранит проблему и может увеличить путь падения. Следует изменить техническое решение в пределах вариантов, допускаемых изготовителем, либо пересмотреть организацию доступа. Это снижает риск в его источнике, тогда как дополнительное требование к поведению работника не исправляет конструктивное несоответствие.
Короткий чек-лист работодателя
- Назначение выбранной системы соответствует вертикальному маршруту и условиям объекта.
- Направляющая, мобильный компонент, соединительные элементы и привязь совместимы по документации изготовителя.
- Крепления установлены на конструктивных элементах с подтвержденной расчетом надежностью.
- Расчетами подтверждены нагрузки, число пользователей, провисание или прогиб и необходимый запас высоты.
- Подключение возможно до начала опасного участка, а отключение — после выхода из него.
- Под работником достаточно свободного пространства и отсутствуют препятствия на возможном пути падения.
- Фактический монтаж соответствует принятой схеме, а работники умеют применять конкретную систему.
- Требования к горизонтальным линиям не перенесены на вертикальную конструкцию без технического обоснования.
